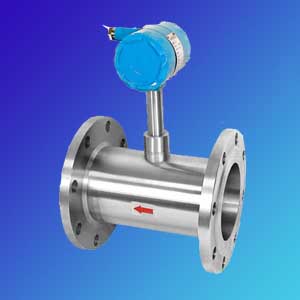

LUGB系列涡街流量计
适用介质：气体、液体、蒸汽
不适用介质：高粘度液体
流体管道不可有明显振动
仪表优点
· 精确度较高，液体测量精度为±1.0%；气体测量精度为±1.5%
· 压损小，约为孔板流量计的1/4，属于节能流量仪表
· 安装方式灵活，可水平，垂直和不同角度倾斜安装
· 采用消扰电路和抗震动传感头，具有一定抗坏境震动性能
· 无可动部件，仪表寿命长
|
仪表型号 |
LUGB-N |
LUGB-A |
LUGB-B |
LUGB- C |
LUGB- D1/D2 |
|
信号输出 |
脉冲 |
4-20mA |
无 |
4-20mA |
可选4-20mA或脉冲 |
|
供电电源 |
24VDC±15% |
24VDC±15% |
锂电池 |
24VDC±15% |
24VDC±15%和锂电池 |
|
通讯接口 |
无 |
无 |
无 |
可选RS485 |
可选RS485 |
|
精度等级 |
液体：1.0级
气体：1.0级
蒸汽：1.5级 |
液体：1.0级
气体：1.0级
蒸汽：1.5级 |
液体：1.0级
气体：1.0级
蒸汽：1.5级 |
|
显示器 |
无 |
有 |
有 |
|
仪表材质 |
304SS |
304SS |
304SS |
|
防爆等级 |
可选ExiaIICT5或ExdIIBT6 |
可选ExiaIICT5或ExdIIBT6 |
可选ExiaIICT5或ExdIIBT6 |
|
防护等级 |
IP65 |
IP65 |
IP65 |
|
整机功耗 |
＜1W |
＜1W |
＜1W |
|
仪表通经 |
DN15~DN300 |
DN15~DN300 |
DN15~DN300 |
|
安装方式 |
法兰夹持或一体化法兰连接 |
法兰夹持或一体化法兰连接 |
法兰夹持或一体化法兰连接 |
|
耐压等级 |
可选1.6MPa或2.5MPa |
可选1.6MPa或2.5MPa |
可选1.6MPa或2.5MPa |
|
介质温度 |
-40℃~250℃、-40℃~350℃ |
-40℃~250℃、-40℃~350℃ |
-40℃~250℃、-40℃~350℃ |
|
环境温度 |
-20℃~60℃ |
-20℃~60℃ |
-20℃~60℃ |
|
仪表口径（mm） |
液体测量范围（m3/h） |
气体测量范围(m3/h) |
|
DN15 |
1.2-6.2 |
5-25 |
|
DN20 |
1.5-10 |
8-50 |
|
DN25 |
1.6-16 |
10-70 |
|
DN32 |
1.9-19 |
15-150 |
|
DN40 |
2.5-26 |
22-220 |
|
DN50 |
3.5-38 |
36-320 |
|
DN65 |
6.2-65 |
50-480 |
|
DN80 |
10-100 |
70-640 |
|
DN100 |
15-150 |
130-1100 |
|
DN125 |
25-250 |
200-1700 |
|
DN150 |
36-380 |
280-2240 |
|
DN200 |
62-650 |
580-4960 |
|
DN250 |
140-1400 |
970-8000 |
|
DN300 |
200-2000 |
1380-11000 |
应用举例
测量液体
|
 净水
|
原油 |
醋酸盐 |
染色体 |
|
污水 |
重油 |
酸 |
糖 |
|
冷却水 |
飞机油 |
阿摩尼亚 |
啤酒 |
|
海水 |
花生油 |
橡胶 |
咖啡 |
|
茶 |
汽油 |
石灰 |
洒精 |
应用举例
| 在电厂中的应用 |
在化工厂中的应用 |
在环保中的应用 |
| ◆定子冷却水分管流量均匀性试验 |
◆硫酸流量测量 |
◆污水流量测量 |
| ◆磨煤机润滑油低流量保护 |
◆碱流量测量 |
在空调中的应用 |
| ◆循环水流量测量 |
◆农药流量测量 |
◆冷却水流量测量 |
| ◆重油、轻油流量测量 |
◆冷却水流量测量 |
在油田中的应用 |
| ◆工业水流量测量 |
在钢铁厂中的应用 |
◆原油流量测量 |
| ◆污水流量测量 |
◆液压系统检漏 |
在自来水厂中的应用 |
| ◆化水处理中酸碱流量的测量 |
在水电厂中的应用 |
◆水量测量 |
| ◆给水流量、减温水流量等测量与对比 |
◆水轮机水量测量 |
◆水管道检漏 |
